Kenne deine Formeln – Mit Geometrie zum perfekten UI-Design

(Foto: Shutterstock)

Einfache Geometrie gehört zum Handwerkszeug eines guten Designers, behauptet Matej Latin. An einem einfachen Beispiel erklärt der UI- und UX-Designer, wie das funktioniert.

Weil automatisches Ausrichten manchmal einfach nicht funktioniert.

Mir ist aufgefallen, dass ich ziemlich häufig Geometrie verwende, wenn ich Bedienoberflächen gestalte - also habe ich beschlossen, ein einfaches Beispiel zu teilen, an dem ich vor ein paar Tagen gearbeitet habe. Die Ausrichtung von Eingabeelementen in Photoshop ist einfach, da sie mit voreingestellten Ausrichtungsoptionen daherkommt. Und für 95 Prozent der Anwender ist das völlig ausreichend. Was kann man aber bei den 5 Prozent der Beispiele tun, bei denen man diese Hilfsmittel nicht verwenden kann? Tja, das kommt ganz darauf an, woran man arbeitet. Lass uns ein spezifisches Beispiel anschauen.

Ausrichtung eines Icons im Zentrum eines ...

Viertelkreises. Das war das neueste Beispiel, bei dem ich Geometrie verwenden musste, um ein pixelgenaues UI-Element zu erhalten.

Ich arbeitete an einem Bestätigungsfenster, das sich in einem Kreis befand. Stimmt, bei Wondermags probieren wir alle Arten von coolen Sachen aus. Hier wollten wir den Nutzer fragen, ob er eine Aktion wirklich ausführen möchte. Wir erklären ihm, was passieren wird, und bieten ihm Optionen zum Bestätigen oder Abbrechen.

Hier ist eine kleine Skizze des Fensters:

geometrie-skizze

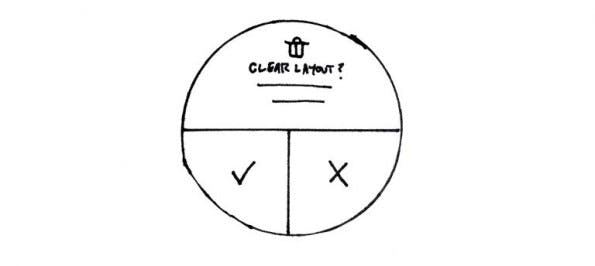

Die grobe Skizze zeigt, wie in den unteren Viertelkreisen die Buttons für Bestätigen und Abbrechen positioniert werden sollen.

Wir versuchen hier das Problem zu lösen, zwei Icons vernünftig zur Mitte des jeweiligen Buttons auf der unteren Hälfte auszurichten (bestätigen oder abbrechen). Wenn man die Funktion zum vertikal und horizontal zentrierten Ausrichten von Photoshop verwendet, kommt das hier dabei raus:

geometrie-fail
Nach der Positionierung mit Photoshops Bordmitteln sitzen die Buttons offensichtlich nicht korrekt im Zentrum der Viertelkreise.

Das sieht nicht richtig und gelinde gesagt sehr merkwürdig aus. Photoshop positioniert es so, weil es das Element wie ein Rechteck behandelt, und nicht wie einen Viertelkreis – für Photoshop macht das keinen Unterschied.

geometrie-photoshop-fail
Die gepunktete Linie zeigt das Rechteck, das Photoshop als Grundlage für die vermeintlich zentrierte Positionierung nimmt.

Die Viereckfläche als Antwort

Ich habe überlegt, was der einfachste und genaueste Weg wäre, es exakt zum wirklichen Zentrum zu positionieren. Und hier kommt die Geometrie ins Spiel. Ich habe herausgefunden, dass der Schlüssel die quadratische Fläche innerhalb des Viertelkreises sein könnte. Alles, was ich tun musste, war, die quadratische Fläche davon zu ermitteln und ein Rechteck mit der gleichen Fläche zu zeichnen, das man als Hilfe verwendet. Aber vorher musste ich herausfinden, welche Abmessungen ich verwenden musste.

geometrie-square-area

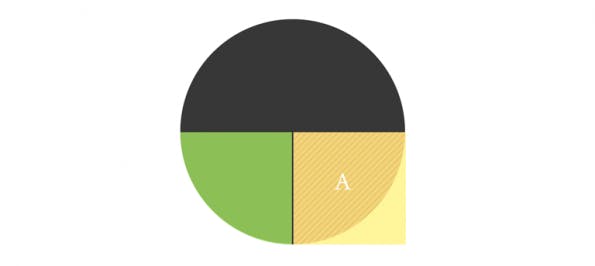

Die gestreifte Fläche ist die, um die es in den folgenden Berechnungen geht.

Die Formel, um die Quadratfläche eines Kreises zu ermitteln, lautet A=π*r^2. Aber in meinem Fall nutzte ich nur ein Viertel des Kreises. Also lautete meine Formel:

A = π * r^2 / 4

π ist ein Standardwert mit 3,1416 und r ist der Radius, der in meinem Fall 145 Pixel beträgt, also die halbe Breite des Kreises.

Die quadratische Fläche innerhalb des Rechtecks, die ich zeichnen musste, besteht demnach aus 16.513 Pixeln.

Aber die Quadratflächen-Info half mir nicht viel weiter. Ich kann in Photoshop kein Rechteck zeichnen, indem ich seine Quadratfläche angebe. Was ich brauche, ist die Breite des Rechtecks. Um sie zu erhalten, musste ich einfach nur die Quadratwurzel zu meiner Formel hinzufügen.

A = √(π * r^2 / 4)

Das Endergebnis lautet 128,5 und eine Menge Dezimalstellen. Jetzt konnte ich auf meinem Viertelkreis ein Quadrat mit einer Breite von 128 Pixeln zeichnen und es an der oberen linken Ecke ausrichten.

geometrie-right-square-area

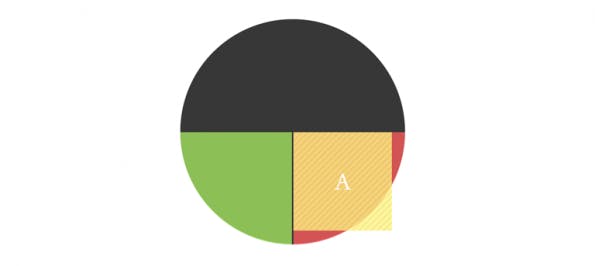

Das errechnete Rechteck hat nun die gleiche Quadratfläche wie der Viertelkreis.

Ich richtete das Icon horizontal und vertikal zentriert zum Hilfsrechteck auf meinem Viertelkreis aus.

geometrie-right-center
Das Kreuz zeigt das Zentrum des Hilfsvierecks - hier sollten unsere Buttons positioniert werden.

Ich führte den selben Prozess für den anderen Button aus und das war's. Pixelgenaue Positionierung, pixelgenaues User-Interface-Design.

geometrie-perfect
Nimmt man das errechnete Rechteck zugrunde, wirken die Buttons perfekt zentriert.

Hier ist der Vergleich von vorher und nachher:

geometrie_im_ui_design_richtig_falsch

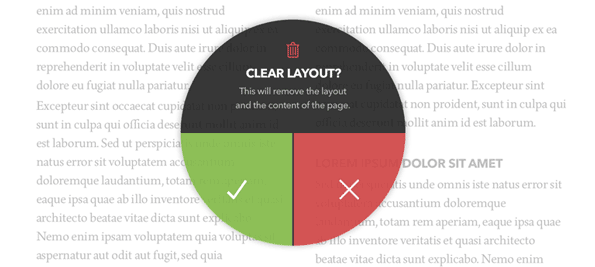

Vorher und Nachher: falsch und richtig.

Fazit

Ich möchte gern zwei Hauptaspekte dieses Artikel herausheben. Einer ist, dass Geometrie und Mathematik einem im Allgemeinen eine Menge Hilfe bei pixelgenauem User-Interface- und Web-Design leisten. Man muss nur den richtigen Dreh finden.

Der andere ist: Wenn du etwas tust, dann mach es richtig. Wenn du ein Interface gestalten musst, dann strebe nach Pixelgenauigkeit oder lass es bleiben. Das unterscheidet durchschnittliche Interface-Designer von den besten. Investiere ein paar Überstunden dafür, mehr als nötig, wenn du es kannst.

Try, fail, think, learn.

Kennt jemand andere Methoden um das zu erreichen? Verwendet ihr auch Geometrie und Mathematik beim UI- oder Webdesign?

Schreibt uns eure Meinung in die Kommentare!

Dieser Artikel erschien zuerst auf medium.com.
