How to: Photoshop-Entwurf mit HTML & CSS umsetzen

Seite 2 / 3

Schritt 5: Name und Avatar im Header platzieren

Im Entwurf ist auf gleicher Höhe wie das Logo auf der rechten Seite ein Avatar und der Name des Users vorgesehen. Für die Erstellung des Avatars habe ich die WebApp Face Your Manga benutzt, mit welcher man nette Manga-Avatare erstellen kann. Nach dem Download des Avatars öffnen wir ihn mit Photoshop und verkleinern ihn auf eine Größe von 50×50 Pixel.

Jetzt bauen wir den Namen und das Bild in das HTML-Markup ein.







	<div id="mainWrapper">
		<div id="mainContent" class="contentWrapper">
			<img src="images/logo.png" alt="ThemeWall" id="logo" />

			<div id="userPanel">
				<span class="userName">Lars Ebert</span>
				<img src="images/avatar.jpg" class="avatar" alt="Avatar von Lars Ebert" />
			</div>
		</div>
	</div>







Jetzt müssen wir das userPanel-Div an den rechten Rand des contentWrapper-Divs setzten. Dies machen wir am besten mit position: absolute.







#userPanel
{
	position: absolute;
	top: 30px;
	right: 0px;
}







Weil das contentWrapper-Div ein Padding von 30 Pixeln vorsieht, Positionierung mit position: absolute aber Padding-Werte ignoriert, müssen wir top: 30px definieren. Und mit right: 0px wird das Element an den rechten Rand gesetzt.

Leider klappt das aber nicht so, wie wir uns das vorgestellt haben. Die Positionierung mit position: absolute orientiert sich immer am nächsten übergeordneten Element, das nicht den (Standart-)Wert static für die Eigenschaft position aufweist. In diesem Fall ist dies nicht das contentWrapper-Div, sondern der Body des Elements. Das Div sitzt also plötzlich am rechten Rand des Bildschirms. Abhilfe schafft es, wenn wir beim contentWrapper-Div die Eigenschaft position: relative setzten. Dann orientiert sich die absolute Positionierung am jetzt nicht mehr statisch platzierten contentWrapper-Div.







.contentWrapper
{
	position: relative;

	width: 802px;

	margin: 0px auto;
	padding: 30px 0px;
}







Da die beiden Schrägstriche vor dem Namen keine Bedeutung haben, sondern zum Design gehören, definieren wir diese auch per CSS. Außerdem brauchen wir zwischen dem Namen und dem Avatar mehr Abstand.







#userPanel .userName:before
{
	content: "//";

	color: #bd3146;
}

.userName
{
	margin-right: 10px;
}







Schritt 6: Welche Schriften brauchen wir denn?

Schauen wir uns in dem PSD-Entwurf um, so entdecken wir zwei verschiedene Schriften — für den meisten Text der Seite wurde die Schrift »Verdana« gewählt, nur die Überschriften und die Schrägstriche verwenden die Schrift »Titillium«. Letztere ist keine Standartschrift, weshalb wir sie per @font-face einbinden müssen. Wie dies am besten geht, habe ich in dem Artikel @font-face kann mehr, als man denkt bei t3n.de geschrieben.

Erst einmal machen wir die Schrift bei FontSquirrel ausfindig, dann laden wir dort das fertige @font-face-Kit herunter, entpacken es in den Ordner css/titillium und binden die beiliegende CSS-Datei per @import in unser Stylesheet ein.







@import url(titillium/stylesheet.css);







Jetzt können wir die Schrift in unserem Stylesheet benutzen. Also definieren wir, wo wir welche Schrift benutzen wollen.







body
{
	margin: 0px;
	background: #efedee;

	font-size: 87.5%;
	font-family: Verdana, Geneva, sans-serif;

	line-height: 1.5em;
}

h1
{
	font-size: 1.7em;
	font-family: TitilliumText22LLight, Verdana, Geneva, sans-serif;
	font-weight: normal;
}

#userPanel .userName:before, h1:before
{
	content: "//";

	padding-right: 10px;
	vertical-align: -3px;

	color: #bd3146;
	font-family: TitilliumText22LLight, Verdana, Geneva, sans-serif;
	font-size: 1.7em;
	letter-spacing: -7px;
}

h1:before
{
	padding-right: 20px;

	font-size: 1em;
	vertical-align: baseline;
}







Schritt 7: Die Navigation

Das Markup der Navigation besteht nur aus einer ungeordneten Liste, das Icon für den ersten Navigationspunkt habe ich genau so extrahiert wie das Logo in Schritt 4.







			<ul id="navigation">
				<li class="current"><a href="#"><img src="images/home.png" class="icon" alt="Home" /></a></li>
				<li><a href="#">Themes</a></li>
				<li><a href="#">Top Lists</a></li>
				<li><a href="#">Favorites</a></li>
			</ul>







Damit die einzelnen Links nebeneinander erscheinen, benutzen wir folgenden CSS-Code. Dabei entfernen wir auch gleich die Bullet-Points und passen margin und padding an. Den Margin-Wert kann man wieder in der PSD-Datei messen.







#navigation
{
	margin: 30px 0px 0px;
	padding: 0px;

	list-style: none;

	font-size: 0.86em;
}

#navigation li
{
	display: inline;
}







Als nächstes definieren wir den Hintergrund und den unteren Rahmen der Navigation.







#navigation
{
	margin: 30px 0px 0px;
	padding: 0px;

	list-style: none;

	background: #df4a61;
	border-bottom: 5px solid #bd3146;
}







Aus dem Entwurf kann man wieder die Werte für margin und padding entnehmen, welche ich jetzt den ListItems und Links gebe. Außerdem definiere ich für beide die Zeilenhöhe.







#navigation li
{
	display: inline-block;

	margin: 0px 14px 0px 0px;

	line-height: 33px;
}

#navigation a
{
	display: inline-block;

	padding: 0px 18px;

	line-height: 33px;
}







Die Farbe der Links ist standardmäßig blau, allerdings wollen wir die Links weiß haben.







#navigation a
{
	display: inline-block;

	color: #ffffff;
	text-decoration: none;
	font-weight: normal;

	padding: 0px 18px;

	line-height: 33px;
}







Jetzt fehlen nur noch eine Hervorhebung der aktuellen Seite und die Hover-States.







#navigation li.current
{
	border-bottom: 5px solid #a22346;
	margin-bottom: -5px;
}

#navigation a:hover
{
	background: #bd3146;
}

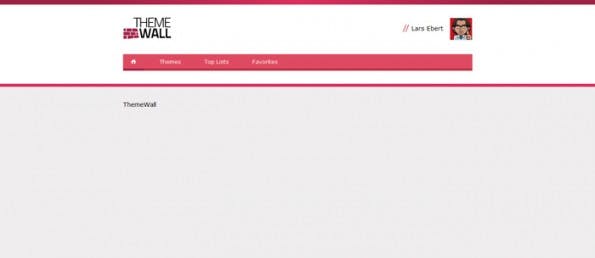

Die Navigation ist fertig.

Mit der fertigen Navigation nimmt das Design Formen an.

Schritt 8: Das Suchfeld

Als nächstes kommt das Suchfeld an die Reihe. Zunächst erstellen wir wieder den HTML-Code.









			<form id="searchBox" action="#">
				<input type="text" id="searchField" placeholder="Themeverzeichnis durchsuchen" />
				<input type="submit" id="submitButton" value="Los gehts!" />
			</form>







Jetzt formatieren wir das Suchfeld noch mit CSS.







#searchField
{
	width: 65%;
	padding: 10px 17px;

	border: 4px double #d6d3d3;

	font-family: TitilliumText22LLight, Verdana, Geneva, sans-serif;
	font-size: 1.7em;
}

#submitButton
{
	margin: 0px 0px 0px 10px;

	border: 0px;
	background: transparent;

	cursor: pointer;

	color: #a32346;

	font-family: TitilliumText22LLight, Verdana, Geneva, sans-serif;
	font-size: 2.3em;
}

#submitButton:hover
{
	color: #000000;
}

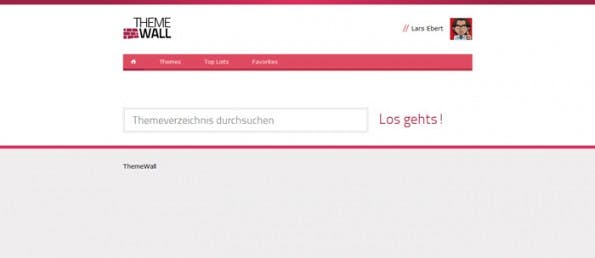

Jetzt ist auch das Suchfeld vorhanden.

Mit dem Suchfeld nähert sich das Design dem Entwurf wieder ein Stück an.

Auf zum großen Finale auf Seite 3…
